使用设备：IGU-BD3C-5
设备数量：24 台
1. 项目概述
查明盾构区间、盾构掘进范围内可能存在的上软下硬地层、软弱带、溶洞等地质异常体；
同时对岩溶专项处理关键环节——岩溶注浆加固的效果做出评价，并判断可能存在的岩溶处理
遗漏区，为甲方岩溶专项处理工作提供结果判断依据及技术支撑。

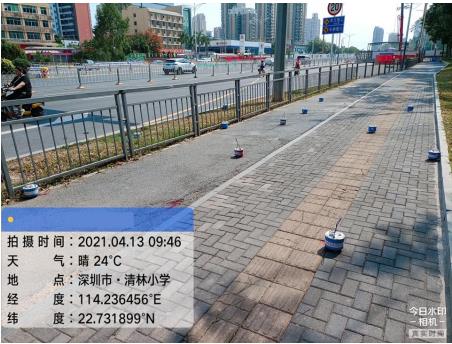

作业方式：台阵观测系统，台阵半径 3m，微动点距 5m
使用设备：IGU-BD3C-5 24 台
2. 测量结果
① 利用微动探测技术划分了测区的地层岩性，扫清了测区地质信息盲区，刻画了连续的地层结构特征。
②识别及圈定了测区范围的岩溶发育区、基岩凸起区、上下软硬不均地层等地质异常区，为盾构掘进施工提供了工程地质风险提示。
③对岩溶专项注浆处理施工区域进行了效果评价，为甲方划定了可能存在的岩溶处理遗漏
范围及注浆效果尚不够显著的区域，为甲方后续补充注浆提供数据基础及技术支撑。

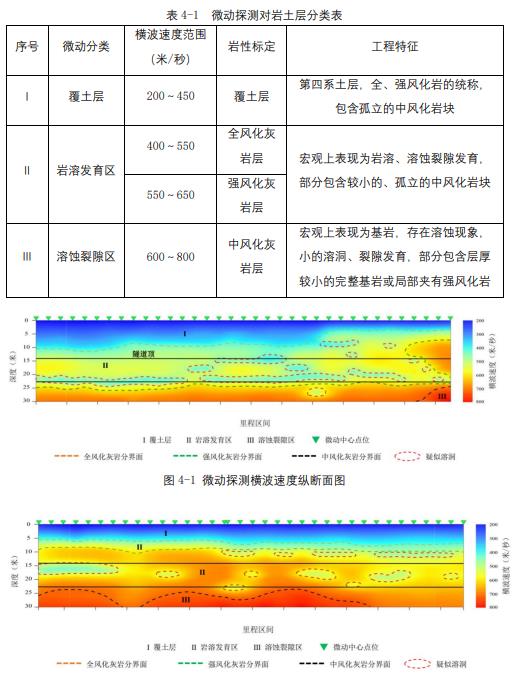

该区间存在横波速度低值区，分布范围较广，涉及里程区间 YDKXX+XXX～YDKXX+XXX，深度范围
8～27 米，疑似溶洞发育区。里程区间 YDKXX+XXX 附近存在横波速度高值区，疑似基岩凸起。该
区间盾构设计范围位于岩溶发育区。沿盾构掘进方向，隧道设计区间内存在多处软硬地层交互
位置。
