使用设备：IGU-BD3C-5
设备数量：10 台
1. 项目概述
作业位置：湖北省荆门市

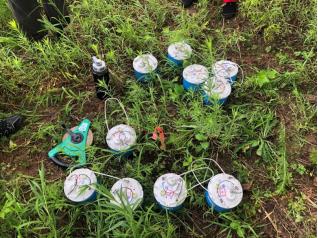

作业方式：L 形观测台阵，台站间距 8m，测量点距 16m
作业任务：监测该地点的塌陷情况
2. 项目特点
本次观测目的深度为 70m-100m，因此需要大间距台阵来保证观测深度。由于测线已经有之
前做高密度电法放好的 8m 间距点位，因此台阵间距也采用 8m。场地环境比较复杂，采用 L 形台
阵，每 16m 一个测点，总计 16 个测点。每个测点观测时长 25 分钟。
3. 探测结果
将观测数据进行处理后得到如下图 2 所示等值线图，可以得出红圈标示位置为采空区。图
3 为使用高密度电法得到的结果。异常位置可以得到较好的对应。
