勘测背景：

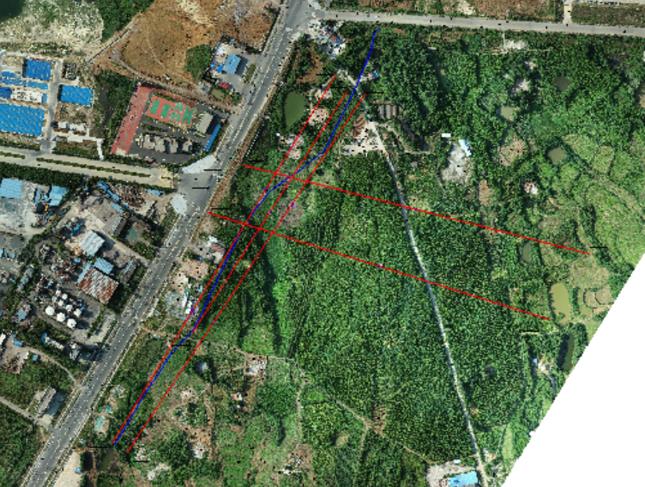

客户单位中国石油天然气管道局管道设计院下属负责地球物理勘察的小组。当地西气东输管道经过一片石膏矿采空区，大约5年前采空区下方已经开始出现塌陷，使用微动方法进行观测，验证可行性。业主要求每年定期监测塌陷的情况，有其他监测设备如GNSS等，此处客户已经做了做了高密度电法。
使用设备：IGU-BD3C-5
设备数量：10 台
作业位置：湖北省荆门市

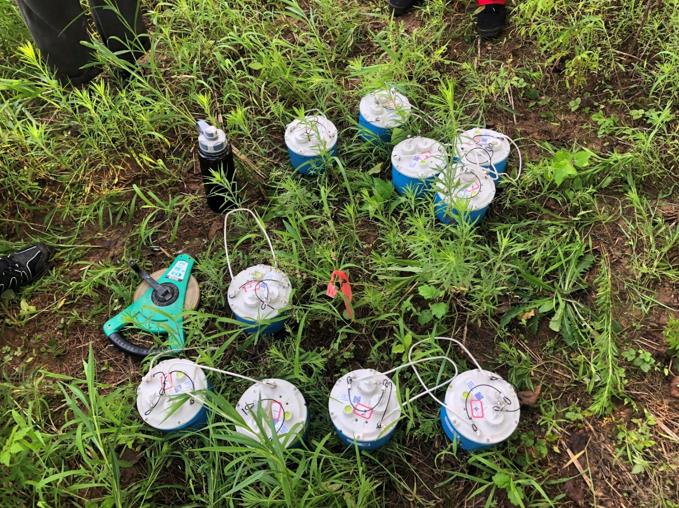

作业方式：L 形观测台阵，台站间距 8m，测量点距 16m
作业任务：监测该地点的塌陷情况
项目特点：本次观测目的深度为 70m-100m，因此需要大间距台阵来保证观测深度。由于测线已经有之
前做高密度电法放好的 8m 间距点位，因此台阵间距也采用 8m。场地环境比较复杂，采用 L 形台
阵，每 16m 一个测点，总计 16 个测点。每个测点观测时长 25 分钟。

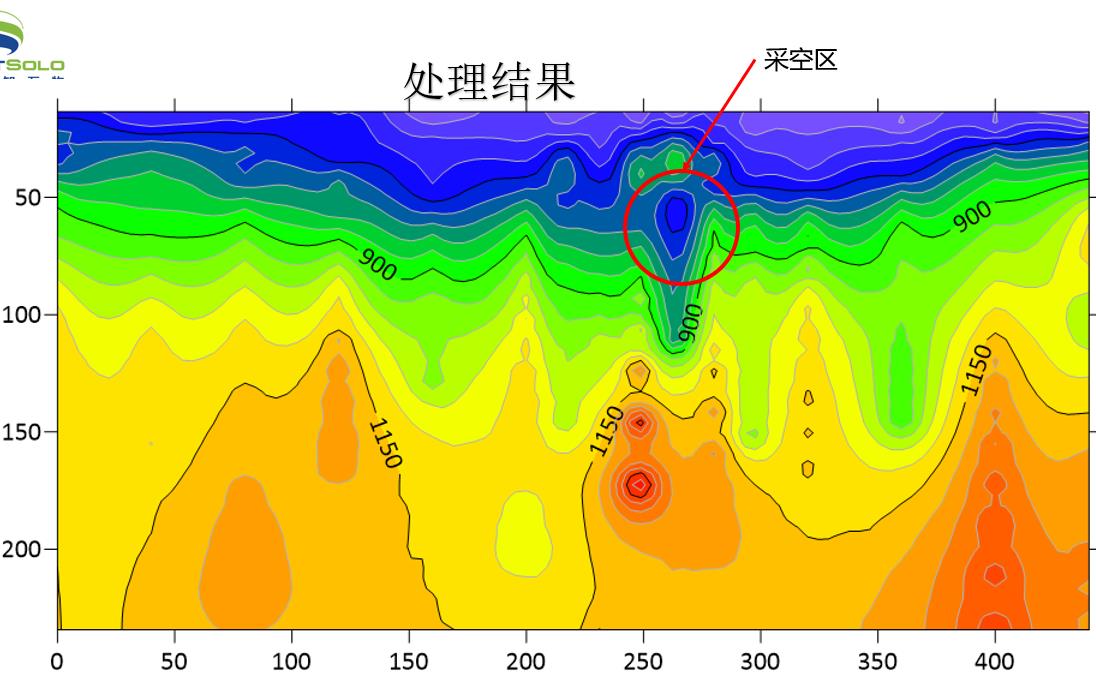

探测结果： 将观测数据进行处理后得到如下图 2 所示等值线图，可以得出红圈标示位置为采空区。
