可靠的地震观测及气象辅助系统

低成本、高可靠、安装简单

产品图片
相似产品
技术说明
产品规格
兼容性
相关技术文档
视频与教程
下载
常见问题解答
案例研究
文章和新闻发布

概览

地震观测及气象辅助系统MS8001是一款低成本、高可靠、安装简单的科学观测站系统，它是专门为科学研究者研发的多用途环境监测系统。这套系统适用于长期和短期部署。 MS8001观测系统在保证可靠性的同时，兼顾了低成本的特点，让研究者在有限预算的情况下实现大范围、多网点部署的需求。MS8001观测系统应用了性能可靠的科研级传感器，在SmartSolo最新研发的数采M8000的集成下，为科学研究者更高效、更简单地采集数据。

了解更多 >

优势与特点

高精度、高分辨率、高可靠三通道地震传感器；
配备SmartSolo最新研发的高性能数据采集系统M8000；
高精度气象辅助系统：包括风速、风向、温度、湿度、气压五项气象数据，采样频率可根据需要设置；
设备功耗极低，并提供高容量锂电池及太阳能供电，保证长期自动运行，无需维护。在无光照条件下，系统可持续运行1个月以上；

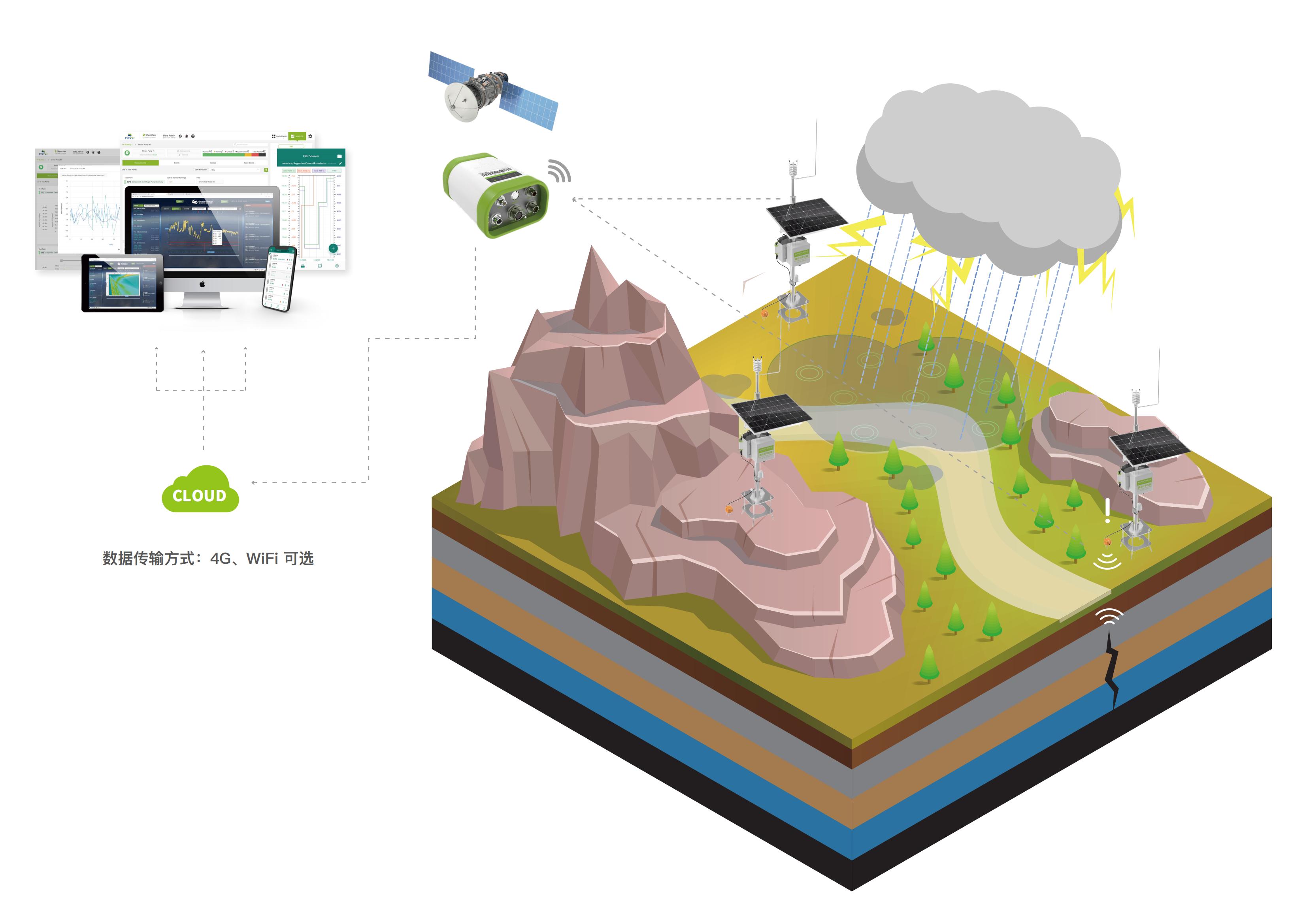

数据通过遥测技术实时上传至服务器，用户可远程查看、下载数据、检索数据、设置数据发送间隔。

图像

相似产品

SmartSolo IGU-16 智能地震数据记录仪

技术说明

地震观测及气象辅助系统包括以下组成部件：数据采集器M8000、三通道地震智能传感器IGU16-HR3C、Vaisala多参数气象站WXT536、高精度大气压传感器Setra 278、太阳能供电模块、支架。本系统可以实现长时间无人值守、自动、持续数据采集。

MS8001观测系统是一个已经完成连接、预先编程和完整配置的整体系统。您除了可以预定MS8001观测系统的所有部件外，也可以根据需要进行定制。您可以添加或更换传感器、外围测量设备或者通信设备来满足您的特定需求。具体情况请联系SmartSolo进行咨询。

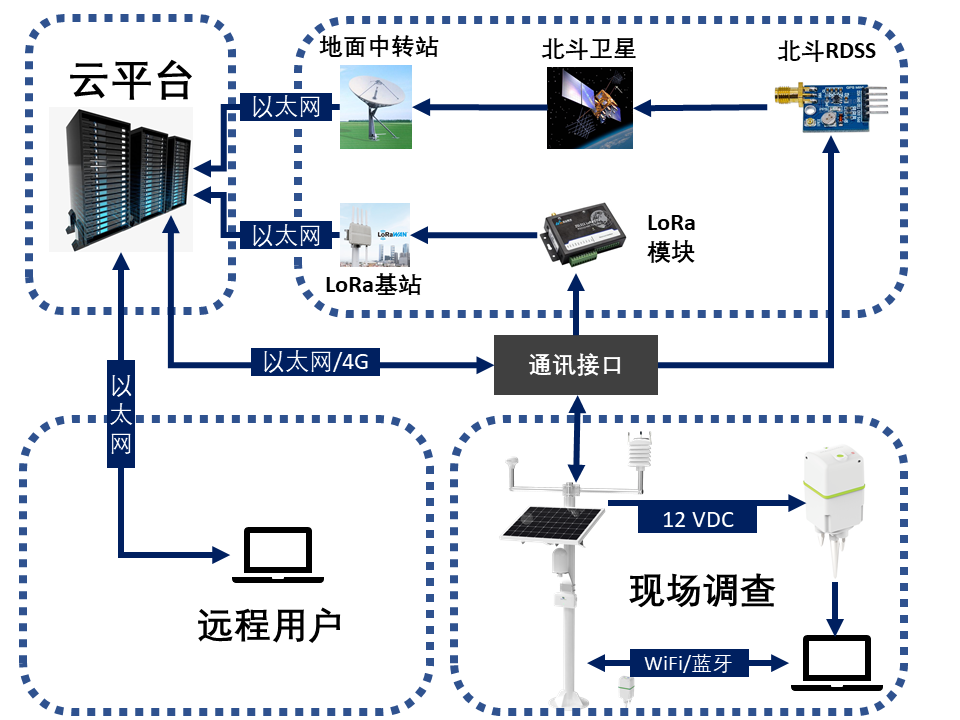

丰富的通信方式，除了以太网之外(10/100 MB) ，还支持无线4G蜂窝网络传输，同时还可以外接多种数据传输模块： VSAT (北斗）、LoRa和数字电台。提供蓝牙、WiFi等无线通讯功能，方便快速管理设备；配备32G大容量固态存储，并配备USB2.0接口供用户现场快速下载数据和配置设备；远程监控观测站运行状态：实时监控观测站电压和设备运行状态，即时报告过低电压和设备运行故障，方便用户及时排查故障；

可以现场和远程进行系统和传感器设置。

系统设计简单，易于安装，适应野外恶劣的自然环境；可根据需要，切换系统连续运行或间断运行模式。

产品规格

M8000数据记录器
参数	说明
模拟通道	3x 高分辨率高速模拟通道； 3x 高分辨率低速模拟通道，可配置为6x 单向高分辨低速模拟通道
数字通道	3x 数字通道，支持RS232/RS485/SDl-12
输入范围	高速模拟通道：士2.5 Vpk@0.25 ms；低速模拟通道：士5.0 Vpk；单向低速模拟通道：0~5 v
ADC分辨率	24位Σ-Δ高分辨率ADC
采样率	3x 高分辨率高速模拟通道： 0.25，0.5，1，2，4，8，10，20 ms 3x 高分辨率低速模拟通道： 10，20，40，50，80，100，200，500，1000 ms
等效输入噪声	0.18 μV@2 ms 18 dB
滤波	线性相位或最小相位FIR
前放增益	0 dB 到36 dB，6 dB 递进
输入范围	40Vpp
瞬时动态范围	128 dB@2ms，0 dB
系统动态范围	145 dB
时间精度	±10 μs，GPS驯服
串扰	典型值< -110 dB
总谐波失真	≤0.0002% @0 dB
数据存储	内置32 G SD卡（可扩展）
工作状态LED	红闪，绿闪，蓝闪，橙闪
网络	以太网（10/100 Mbps） 4G蜂窝数据 WiFi
工作温度	-40~+60°C
GNSS 模式	支持GPS、北斗、Glonass, 单模或双模作业
其他接口	1 x RS485, 用于低波特率通信的无线网络：Lora/北斗VSAT/数字电台； 1x USB2.0, 用于数据下载和脚本配置； 1x 外接GPS；内置低功耗蓝牙(BLE)。
外部时序输入	1 PPS+RS422
电源	12 VDC （7-32 VDC）在无数据传输时功耗约为150 mW
大小	密封塑胶外壳， IP68 长宽高：200x150x90mm ; 900g

传感器各项指标如下：
IGU16-HR3C三通道地震传感器
自然频率	5 Hz
假频	> 170 Hz
灵敏度	76.7 V/m/s (1.95 V/in/s)
阻尼	0.7
失真	<0.1% @ 12 Hz，0° ~ 10°垂直倾角， 0°~ 3°水平倾角
最大输入信号	±2.5V峰值@增益0dB
瞬时动态范围	125dB@增益0dB
总谐波失真	<0.0002%@增益0dB
物理尺寸	103mm× 95mm× 187mm (不带尾椎)
内存	64 GB
重量	2.4kg (包含电池和尾椎)
工作温度	-40º C ~ +80º C

Setra 278 气压计
供电电压	9.5-28v
输出电压	0-2.5v/0-5v
功耗	正常工作3mA，睡眠模式1uA
测量范围	600-1100hpa
精度	±0.5hpa（20℃） ±1hpa（0-40℃） ±1.5hpa（20-50℃） ±2.0hpa（-40-60℃）
分辨率	0.01hpa
橡胶软管	1/8英寸
长期稳定性	0.1hpa/年
尺寸	91*61mm
重量	135g
气压计稳压端口
动压误差	0.5 hPa 最大 @ 20 m/s
尺寸	11.5 cm H x 13 cm Dia
安装	安装在直径25-50 mm管道上带U形螺栓的偏移支架
重量	0.2 kg

WXT 536 气象站
监测参数	风速/风向，温度/湿度，大气压
工作电压	6-24v
功耗	3.5mA（12VDC）
输出电压	0-2.5v/0-5v
通讯接口	RS485/RS232，SDI-12

兼容性

注意：以下显示了值得注意的兼容性信息。它不是所有兼容或不兼容产品的完整列表。

其他兼容性信息

相关技术文档

[宣传册] 面元科学仪器（SmartSolo Scientific)品牌手册

[手册] SmartSolo SeaTurtle 海洋数据记录仪

[手册] SmartSolo CTD 60 温盐深数据记录仪

[手册] SmartSolo IMU-3C 智能实时监测单元

[手册] SmartSolo IGU-BD3C-5 地震数据记录仪

[手册] SmartSolo IGU-16HR 智能地震数据记录仪

[手册] SmartSolo IGU-16HR 3C 地震数据记录仪

[手册] SmartSolo IGU-16 智能地震数据记录仪

[手册] SmartSolo IAU-19 外接式智能地震数据记录仪

[手册] SmartSolo 新一代水质-pH时空监测数据采集系统_WatpH-01

[手册] SmartSolo 新一代水质ORP时空监测数据采集系统_Watorp-01

[手册] SmartSolo 新一代科研级野外地震气象数据采集系统_WSMS101

[手册] SmartSolo 新一代科研级野外地震气象数据采集系统_WSMS100

[手册] SmartSolo 新一代水质电导率时空监测系统_WatCond-01

[手册] SmartSolo 新一代水质-溶解氧时空监测数据采集系统_WatDO-01

[手册] SmartSolo 新一代水质-浊度时空监测数据采集系统_WatTu-01

[手册] SmartSolo 新一代水资源时空监测数据采集系统_Water Guard 100

[手册] SmartSolo 多功能工程地震仪系统_SOLONET-BLE_中文

[手册] SmartSolo新一代智能网络化边坡监测系统-SlopeAware-1

[手册] SmartSolo轨道交通地下探测系统-LandSighter

[手册] SmartSolo管道震动监测系统-PipeSens

[手册] SmartSolo管道探测系统-PipeTek-BLE

[手册] SmartSolo地面沉降与塌陷监测系统-LandAware-1

[手册] SmartSolo大坝地震预警监测系统-DamGuard

[手册] SmartSolo安防入侵监测系统-SafGuard

视频与教程

关于面元科学仪器-深圳面元智能科技有限公司-02:29

常见问题解答

SmartSolo地震观测及气象辅助系统 : 21

展开全部

全部收缩

传感器支架的桅杆是否有防雷保护？

传感器支架有一个避雷针。

传感器支架可以在什么温度条件下工作？

传感器支架可以承受极端温度，例如高达200℃。

当前天气传感器与雨量计或雪深传感器有何不同？

当前天气传感器测量当前天气类型以及降水粒度和速度分布。它无法测量雪深，因为它只能识别空气中的水滴。

在持续刮风的现场，当前天气传感器的准确度是否不如倾翻桶式雨量计准确？

除非雨量计的位置很差，否则当前天气传感器与大多数此类传感器类似，测量降水累积的准确性不如传统的雨量计。当前天气传感器由于其高灵敏度，在检测非常细的降雨事件的开始、结束和总计方面更准确。此外，当前天气传感器不会遇到雨量计那样的蒸发问题。

多参数气象站多久需要重新校准一次？

有关建议，请参阅手册的维护部分。

多参数气象站如何在没有辐射屏蔽的情况下记录准确的空气温度？

多参数气象站收集所有必要的信息，可以使用能量平衡方法校正吸收的辐射。

多参数气象站是否需要持续供电？

多参数气象站确实需要连续供电，以进行常规风力测量（每10 s一次？），这些测量组合在一起以给出风速和风向。如果你只是开机并快速获取测量值，那么考虑到风的固有可变性，这些风速和风向测量值将毫无价值。我们强烈建议您连续为仪器供电，以实现可靠的风力测量。多参数气象站在静态状态和常规 10 s 风力测量期间的平均电流消耗约为 300 μA，因此连续电源的电池消耗应降至最低。

大气压力传感器可以封闭并用于测量积雪中的气压吗？

通常，这些传感器设计用于测量其安装环境的压力。大气压力传感器可以测量积雪内的气压，前提是外壳与雪充分密封，同时允许通风口进入积雪。请注意，可能很难完成此操作。

大气压力传感器是否可以用于在非常高湿度的应用中测量压力而不会损坏传感器？

可以，但前提是满足某些条件： 1、传感器位于非冷凝环境中。 2、高湿度环境下的排气管干燥得非常好，以防止任何水分到达传感器的组件。传感器中的水分会损坏传感器，通常会损坏到无法修复的状态。

10.

大气压力传感器是否需要通风到外壳或建筑物的外部？

在大多数情况下，围护结构和建筑物有足够的空间让压力与外部压力保持平衡。因此，传感器不需要向外部通风。然而，压力均衡的速率可能会因在外壳中而减慢，但速率变化通常不明显。如果传感器位于绝对气密的环境中，并且需要测量该环境外部的压力，则需要将传感器连通到外部。但是，向外部通风可能会改变外壳或相关内部环境的额定值。

11.

什么是波文比？

波文比定义为 β = γ ΔT/ΔH2O，其中γ是心理测量常数，ΔT 是温度梯度，ΔH2O是湿度梯度。

12.

如果使用声波距离传感器测量有风、雨和极端温度变化（导致冷凝）的站点的积雪深度，可以做些什么来确保传感器正常运行？

声波距离传感器必须放到大气中才能正常运行。这在高山条件下通常不是问题，但在温带潮湿的气候中，通风口可能会引入冷凝，最终使传感器失效。为了解决这个问题，在传感器内放置了一小包干燥剂，这将在大多数情况下保持内部干燥。如果预计会出现特别潮湿或冷凝的情况，应经常更换干燥剂以防止水分积聚。

13.

声波距离传感器可用于小直径井吗？

不能。这会导致回波和反射，使传感器感到困惑。

14.

声波距离传感器能否应对潮湿和盐雾的沿海环境？

该传感器需要在海洋环境中定期维护。如果根据需要更换干燥剂，注意保持通风口无盐积聚和内部无水分，则声波距离传感器功能正常。可能还需要仔细清洁传感器的表面以去除盐沉积物。

15.

声波距离传感器是否需要温度探头？

由于声速随温度变化，我们建议将声波距离传感器与温度传感器结合使用，以获得最准确的测量结果。

16.

什么原因可能导致湿度传感器产生负值数据？

可能的原因接线不正确、程序错误或传感器故障。

17.

湿度传感器是否需要定期更换？

我们建议每连续使用三到五年更换一次湿度传感器。或者，如果湿度传感器探头出现故障，此时更换传感器。

18.

湿度传感器是否需要定期维护？

湿度传感器没有任何用户可维修的部件，也不需要任何日常维护。

19.

净辐射计应该放置在离地面多高的位置？

作为一般指南，至少在生态系统中最高的植物（树）上方1.5 m处。

20.

热电堆太阳辐射计和硅光电管太阳辐射计有什么区别？

如果有太阳直射，则每日反照率图为 U 形，因为它是太阳角度的函数。如果是没有任何阳光直射的阴天，则每日反照率图更加平坦。

21.

SmartSolo节点式地震仪进行地下构造与潜在风险探测的优势有哪些？

SmartSolo节点式地震仪利用地震波在地下传播的特性，通过分析地震波的传播路径、速度和逐渐减少的情况，可以探测地下地质构造，从而实现地下溶洞或空洞调查、地层划分调查、微震精确定位、地基稳定性、地层沉降以及第四系覆盖层调查等；SmartSolo Scientific是全球科学家与技术创新者的地质调查首选：简单易用、综合成本低、坚固可靠、高灵敏地震检波器。
