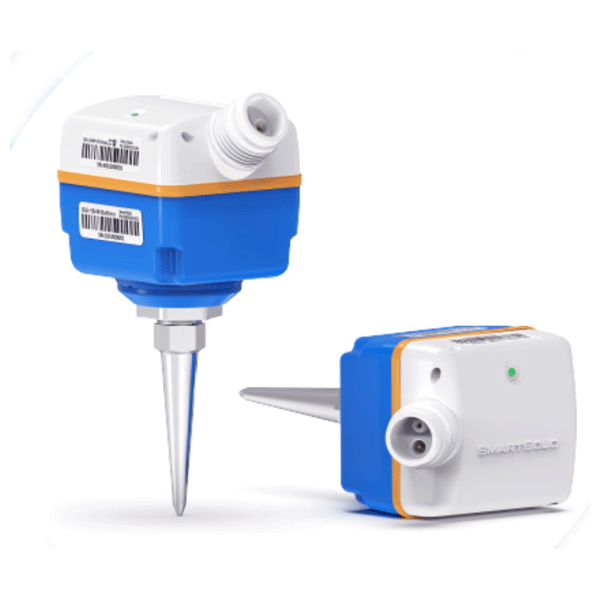

IGU-16HR-IES是智能地震监测系统，内置了DT-SOLO高灵敏度地震传感器，可选自然频率5Hz/10Hz，实现对地震波数据的精准采集。同时利用超高精度的AD转换电路与外围电路实现了很低的输入噪声与谐波失真，可以将地震波信号、准确的数据时间与位置保存在本地闪存中。用户利用App可以对设备进行施工部署、技术支持以及蓝牙方式的无线QC和寻找功能。同时设备具有传感器自检与GPS定位功能。用户高可靠性与高性价比的电子与软件技术保证了IGU-16HR-IES的长时间续航以及低失真地采集地震波数据。

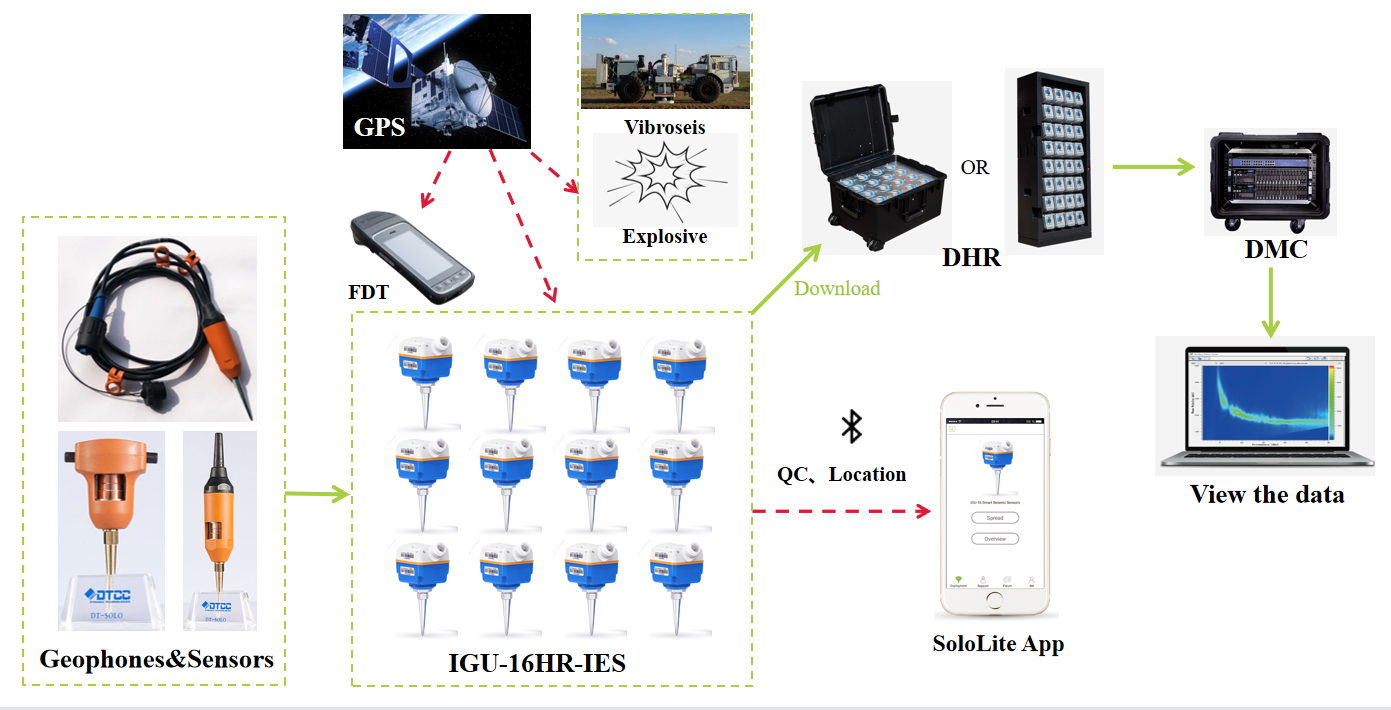

IGU-16HR-IES具有重量轻、IP68防水、低成本、高可靠的特点，这确保了其可以在地震勘探、地质环境监测、地下资源勘探、建筑监测等领域进行高密度的使用。配合数据下载架(DHR)、数据采集中心(DCC)、数据管理中心(DMC)实现对数据的回收。
| 物理指标 | |
| 工作温度范围 | -40°至+70°C |
| 物理尺寸 | 139.6mm(长)×95mm(宽)×131.7mm(高)(不带尾椎) |
| 重量 | 1.3kg(包含电池与尾椎) |
| 防水性能 | IP68 |
| 充电时长 | <3.25小时 |
| 充电温度 | +3°C 至 +45°C |
| 续航时间@25℃ | 25天 连续工作模式 @1ms |
| 50天 分段工作模式（12小时工作/12小时休眠） | |
| 传感器技术指标 DT-SOLO 5Hz （所有参数在22℃，垂直方向测试，特殊说明除外） | |
| 自然频率 | 5Hz |
| 线圈电阻 | 1850Ω |
| 阻尼 | 开路阻尼 0.60 |
| 闭路阻尼(并43KΩ) 0.70 | |
| 灵敏度 | 开路灵敏度 80V/m/s(2.03V/in/s) |
| 失真 | <0.1% |
| 传感器技术指标 DT-SOLO 10Hz （所有参数在22℃，垂直方向测试，特殊说明除外） | |
| 自然频率 | 5Hz |
| 线圈电阻 | 1800Ω |
| 阻尼 | 开路阻尼 0.51 |
| 闭路阻尼(并43KΩ) 0.70 | |
| 灵敏度 | 开路灵敏度 85.8V/m/s(2.18V/in/s) |
| 失真 | <0.1% |
| 通道指标 @2ms采样率，31.25Hz，25℃，无特殊说明时 | |
| ADC分辨率 | 24位 |
| 采样率 | 0.25,0.5,1,2,4ms |
| 前放增益 | 0dB到36dB，6dB递进 |
| 抗混叠滤波器 | 206.5Hz@2ms(82.6%奈奎斯特频率) |
| 可选-线性相位或最小相位 | |
| 直流阻断滤波器 | 1Hz-10Hz，1Hz递进或者直流去除 |
| GPS时间标准 | 1ppm |
| GNSS模式 | 支持GPS、北斗、Glonass、单模或双模工作 |
| 时间精度 | ±10us，GPS驯服 |
| 最大输入信号 | ±2.5V峰值@0dB增益 |
| 瞬间动态范围 | 125dB@2ms增益0dB |
| 等效输入噪声 | 0.18uV@2ms增益12dB(典型值) |
| 总谐波失真 | <0.0002%@增益0dB |
| 共模抑制 | ≥100dB |
| 增益精度 | <0.5% |
| 系统动态范围 | 145dB |
| 频率响应 | 0-1652Hz@0.25ms |
| 无线通讯 | 蓝牙 |
| 输入阻抗 | 20KΩ |
面元科学仪器保留变更此规格的权力，恕不另行通知。
