现有系统是来自不同供应商的各种设备，其中一些仪器可以追溯到30年前。某研究机构采购更换系统并确保新设备将使波多黎各的地震监测计划达到行业标准。用户直接与面元科学仪器接洽该项目，因为这两个组织在众多项目上密切合作，并签订了为期5年的长期报价协议。
鉴于该岛处于地震活跃地区，也使其面临海啸破坏的风险，因此需要迅速更换地震监测网络。各需要一个28台地震台网，由用于测量弱运动的TH120宽带地震计和6通道M8000数字记录仪组成。由于之前的网络已严重损坏且不再运行，因此要求的交货时间在 30 天内，比这种规模的订单通常完成所需的速度快约5倍。鉴于请求的紧迫性，面元科学仪器的销售、物流和生产团队迅速找到了各种挑战的解决方案，并能够在短短 30 天内完成整个网络的周转。
数采指标
参数 | 说明 |
模拟通道 | 4x 高分辨率高速模拟通道；4x 高分辨率低速模拟通道，可配置为8x 单向高分辨低速模拟通道 |
数字通道 | 3x 数字通道，支持RS-232/RS-485/SDl-12 |
输入范围 | 高速模拟通道：士2.5 Vpk@0.25 ms ;低速模拟通道：士5.0 Vpk;单向低速模拟通道：0~5V |
ADC分辨率 | 24位Σ-Δ高分辨率ADC |
采样率 | 4x 高分辨率高速模拟通道：0.25，0.5，1，2，4，8，10，20 ms4x 高分辨率低速模拟通道：10，20，40，50，80，100，200，500，1000ms （1s,100ms,50ms,25ms,20ms,10ms,5ms，4ms,2ms，1ms） |
等效输入噪声 | 0.18 μV@2 ms 18 dB |
滤波 | 线性相位或最小相位FIR |
前放增益 | 0dB 到36 dB，6 dB 递进 42dB |
输入范围 | 40Vpp |
瞬时动态范围 | 128 dB@2ms，0dB |
系统动态范围 | 145dB |
时间精度 | ±10μs，GPS驯服 |
串扰 | 典型值< -110dB |
总谐波失真 | ≤0.0002% @0dB |
数据存储 | 内置32GSD卡（可扩展） |
工作状态LED | 红闪，绿闪，蓝闪，橙闪 |
网络 | 以太网（10/100Mbps）5G/4G蜂窝数据WiFi |
工作温度 | -40~+60°C |
GNSS 模式 | 支持GPS、北斗、Glonass, 单模或双模作业 |
其他接口 | 1 x RS-485, 用于低波特率通信的无线网络：Lora/北斗VSAT/数字电台；1x USB2.0, 用于数据下载和脚本配置；1x 外接GPS; 内置低功耗蓝牙(BLE) |
外部时序输入 | 1 PPS+RS-422 |
电源 | 12VDC（7-32VDC）在无数据传输时功耗约为150mW |
大小 | 密封塑胶外壳，IP68长宽高：200x150x150mm ; 900g |
传感器指标
正交斜三轴 | 不需要人工开摆和锁摆自动对中 |
不锈钢外壳 | 安装方便 |
适合两种安装方式 | 地表安装，拥有电子水平泡，方便浅井安装 |
防水等级 | IP 68防水，可长期承受10米水压工作 |
冲击 | 20g半正弦, 5m/s无损坏, 6轴 |
质量 | 9.7kg |
体积 | 170mm(直径),174mm(高),241mm (包括摆脚及提手) |
输出 | 可选XYZ/ UVW输出，可以进行地震计的单独标定 |
输出电压 | 40 V，峰峰值 |
输入电压 | 9~36VDC反向电压保护 |
功耗 | 490 mW |
灵敏度 | 1202.5 V-s/m, +/-0.5% 精确度 |
带宽 | 120秒 ~ 150Hz, -3dB |
限幅电平 | >16.6 mm/s 至10 Hz， 10Hz以上为0.17g |
工作温度 | -20°C~60°C |
存储温度 | -40°C~70°C |
温度变化 | 在±45°C内不需要重新对中 |
湿度 | 0% ~ 100% |
正常工作状态(摆已经调平并对中, 无大量地震信号, 设备安置超过30分钟, RS-232串口无传输)约490 mW | |
启动瞬间, 功耗可最高达3.8W，若摆没有对中或刚刚安置, 功耗可达2.1 W | |
接近限幅信号时候(摆已经调平, 对中并安置稳定), 功耗峰值可能高达1.75 W (平均功耗会远低于此值) ，对中瞬间功耗可高达3.8W | |

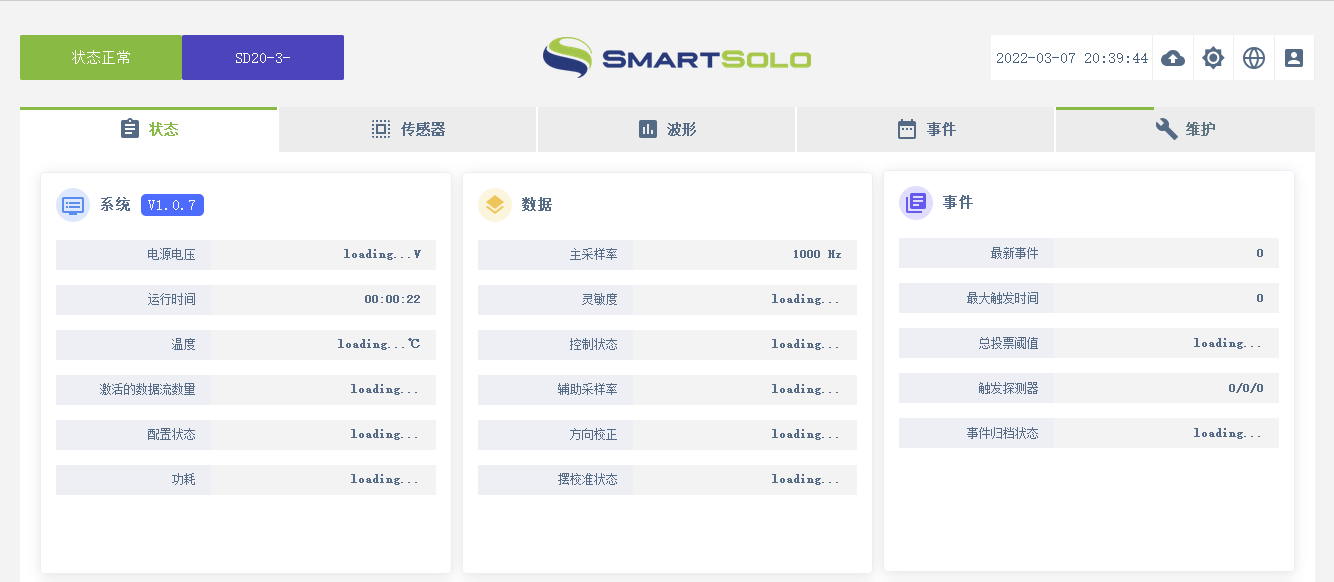

软件界面
根据客户选择的地震计在库里选择对应的型号，校准对中，一般对中后对中电压值在0.1~0.5V，设置地震事件触发方式如阈值触发或STA/LTA，设置完成后即可正常采集及记录地震事件。
