SoloNet-3C Monitor系统的数据支持本地下载,可以在现场使用专用下载器将测量数据下载到终端。也可以通过无线网络,在SmartSolo SWDCC软件展示实时地震波形数据,并可以通过SWDCC软件将远程数据下载至本地终端。

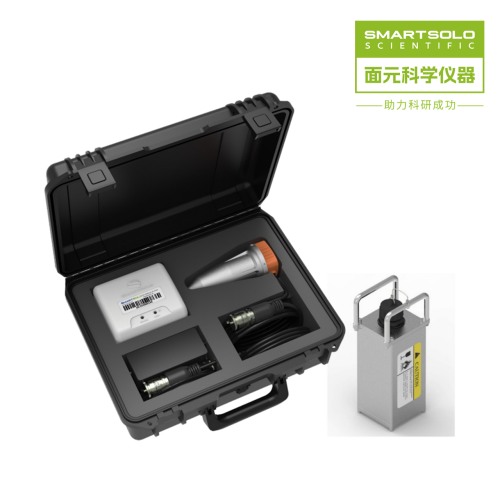

| IMU-3C三通道智能监测单元 | |
| 总体指标 | |
| 通道 | |
| ADC分辨率 | 32位 |
| 采样率 | 0.25,0.5,1,2,4,8,10,20ms |
| 前放增益 | 0dB到36dB，6dB递进 |
| 抗混叠滤波器 | 206.5Hz @2ms(82.6%奈奎斯特频率)线性相位 |
| 直流阻断滤波器 | 直流去除 |
| GNSS模式 | 支持GPS、北斗、Glonass，单模或双模作业 |
| 工作温度 | -40℃~+70℃ |
| 防护性能 | IP68 |
| 尺寸 | 136mm×120.7mm×88mm(不含外置4G天线) |
| 重量 | 1.4kg |
| 存储 | 64GB(可扩展至128GB) |
| 续航时间@25℃ | 60小时(4G实时传输模式@2ms) |
| 25天(离线工作模式@2ms) | |
| 数据传输模式 | 4G模式(4G, USB)或以太网模式(以太网,USB) |
| 外接电源 | 7V~15V 直流(单电源供电) |
| 充电温度 | +3℃~+45℃ |
| 充电时长 | ≤7小时 |
| 通道指标 | |
| (无特殊说明时均为@2ms采样率，31.25Hz，25℃) | |
| 最大输入信号 | ±2.5V峰值 @ 增益 0dB |
| 等效输入噪声 | 0.18μV @ 2ms 增益 18dB |
| 总谐波失真 | ≤0.0002% @ 增益 0dB |
| 瞬时动态范围 | 128dB |
| 共模抑制 | >100dB |
| 增益精度 | ≤0.5% |
| GNSS时间标准 | 1ppm |
| 计时精度 | ±10μs,GPS驯服 |
| 串音 | <-110dB |
| 系统动态范围 | 145dB |
| 频率响应 | 0~1652Hz |
| 5Hz三分量地震传感器 | |
| 5Hz垂直检波器 | |
| 自然频率 | 5Hz ±7.5% |
| 假频 | >170Hz |
| 失真 | <0.1% @12Hz, 0°~10°倾角 |
| 阻尼（开路） | 0.6 ±7.5% |
| 线圈电阻 | 1850ohm ±5% |
| 灵敏度 | 80V/m/s(2.03V/in/s) ±5% |
| 5Hz水平检波器 | |
| 自然频率 | 5Hz ±7.5% |
| 假频 | >170Hz |
| 失真 | <0.1% @12Hz, 0°~10°倾角 |
| 阻尼（开路） | 0.6 ±7.5% |
| 线圈电阻 | 1850ohm ±5% |
| 灵敏度 | 80V/m/s(2.03V/in/s) ±5% |
| 10Hz三分量地震传感器 | |
| 10Hz垂直检波器 | |
| 自然频率 | 10Hz ±3.5% |
| 假频 | >260Hz |
| 失真 | <0.1% @12Hz, 0°~10°倾角 |
| 阻尼（开路） | 0.51+6% |
| 线圈电阻 | 1800ohm ±5% |
| 灵敏度 | 85.8V/m/s(2.18V/in/s) ±3.5% |
| 10Hz水平检波器 | |
| 自然频率 | 10Hz ±3.5% |
| 假频 | >260Hz |
| 失真 | <0.1% @12Hz, 0°~10°倾角 |
| 阻尼（开路） | 0.51+6% |
| 线圈电阻 | 1800ohm ±5% |
| 灵敏度 | 85.8V/m/s(2.18V/in/s) ±3.5% |
| SmartSolo 大容量外供电源 | |
| 总体指标 | |
| 容量 | 53.6Ah |
| 充电终止电压 | 8.4V |
| 标准充电电流 | 4A |
| 内阻 | <80mΩ |
| 防水等级 | IP67 |
| 尺寸 | 259mm*90mm*112mm |
| 重量 | 3.15kg |
| 工作环境温度 | -40°C-+70°C |
| 续航时间@25°C | 搭配IGU-16HR-EB 3C产品采样率2ms连续工作模式总续航时间约110 天 |
| SmartSolo 太阳能供电电源 | |
| 总体指标光伏板峰值功率 | 100W |
| 输出电压 | 12VDC |
| 电池类型 | 磷酸铁锂低温电池 |
| 电池容量 | 32Ah |
| 备电时长 | >7天 @1.6W负载功率 |
| 工作温度 | <0.5% |
| 充电 -25-65°C | |
| 放电 -30-65°C | |
| 相对湿度 | 2000m （>2000m需降额） |
| 总重量 | 34.5kg |
