SOLONET管道探测仪传承了SmartSolo Scientific产品在野外高可靠、高密度、高一致性的优点，提供极高的可靠性、非凡的温度稳定性和数据冗余。我们运用在地球物理领域创新技术，在高灵敏度地震检波器DT-SOLO的基础上，结合最新的互联网时代的电子与软件技术，添加USB、无线通讯等功能，实现了3W（Wave、 When、 Where）的又一次突破。
SOLONET管道探测仪的诞生，标志着工程勘探领域进入了智能化时代，以更可靠、更简单、更经济的特性，轻松获取数据，助力在工程勘察和科学研究上取得突破。

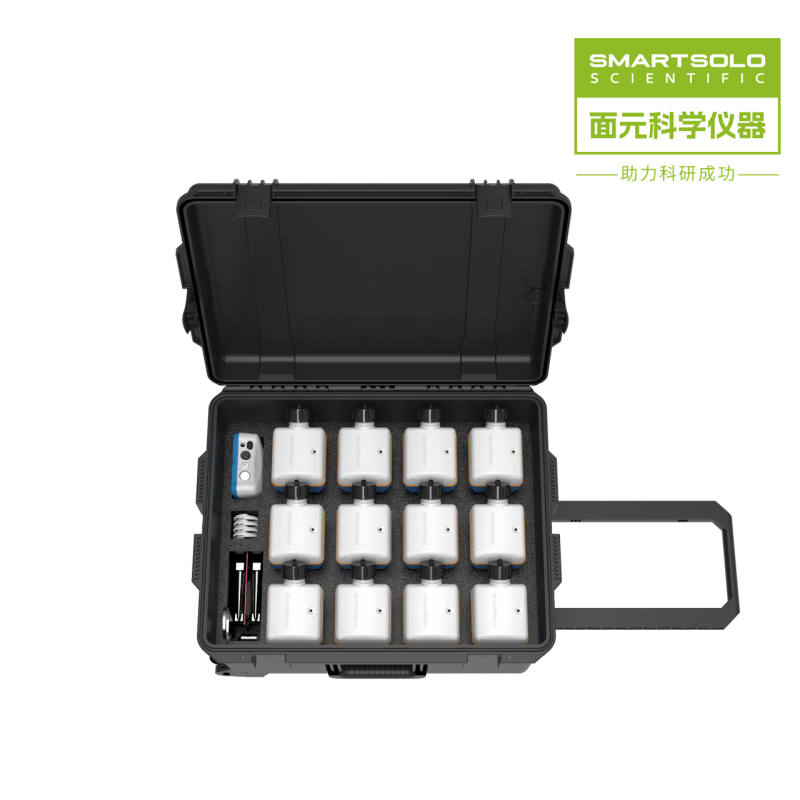

SmartSolo硬件配置

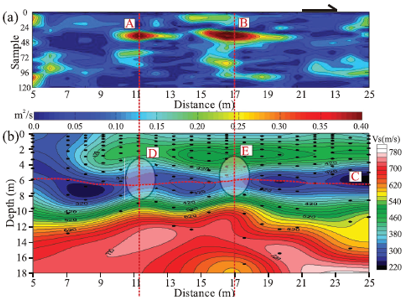

水泥管周围异常结构检测结果示意图：
从图中可以看出，在11和17m处出现了能量较强的异常A和B。
图 (b)显示了由Rayleigh面波和反射波分别获得的s波速度剖面和Kirchhoff叠后偏移剖面。从图 (b)可以看出，低速区域深度为6m ~ 8m，正是水泥管道所在位置。

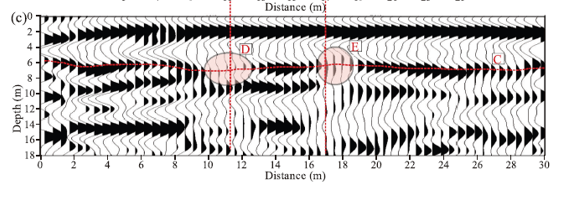

S波速度变化的异常区出现在11 m (D)和17 m (E)位置，对应图 (A)的后向散射剖面中的A和B。在6 m深度处发生连续反射事件，即水泥管道顶部界面，如图(c)中的C所示。从图 (c)还可以观察到，在11 m (D)和17 m (E)处反射事件的能量较弱，对应于图 (a)后向散射廓线的异常区域。图中的三个剖面都显示在11m和17m位置有明显的异常。
(a)后向散射成像剖面;
(b)横波速度剖面;
(c) Kirchhoff叠后偏移剖面
A和B为异常区。水泥管道埋深6m。
C表示水泥的顶部界面导管。D和E为局部振幅异常。
| IGU-16HR IES 10Hz--单分量智能地震传感器 | |
| 通道特性 | |
| ADC分辨率 | 32 bits |
| 采样率 | 1，2 , 4 ms |
| 前放增益 | 0dB 到 36dB，6dB 递进 |
| 抗混叠滤波器 | 206.5 Hz @ 2ms (82.6% 奈奎斯特频率) |
| 可选 – 线性相位或最小相位 | |
| 直流阻断滤波器 | 1Hz 到10Hz, 1Hz 递进 或DC Remove |
| 瞬时动态范围 | 116dB @ 2ms 增益 0db |
| 等效输入噪声 | 0.72μV @ 2ms 增益 18dB (典型值) |
| 总谐波失真 | <0.0002% @ 增益 0dB |
| 共模抑制 | ≥100dB |
| 增益精度 | <0.5% |
| 物理特性 | |
| 尺寸规格 | 103mm (长) × 95mm(宽) × 158mm(高) |
| (不带尾锥) | |
| 重量 | 1.1kg (包含电池和尾锥) |
| GNSS模式 | 支持GPS，北斗，Glonass，单模或双模作业 |
| 计时精度 | ±10μs, GPS驯服 |
| 内存 | 8GB (可扩展至16GB) |
| 数据回收 | USB本地下载 |
| 盲采续航 @25℃ | 45天 分段工作模式 (8h工作每天) |
| 15天 连续工作模式 | |
| 充电时间 | < 3.5 h |
| 充电温度 | +3˚C ~ +45˚C |
| 工作温度 | -40℃ ~ +70℃ |
| 防护等级 | IP68 |
| DT-SOLO 10Hz 检波器 | |
| 内部检波器10Hz，其指标参数如下： | |
| 自然频率* | 10Hz |
| 假频* | >260Hz |
| 失真* | <0.1% @12Hz,0° ~ 10°倾角 |
| 阻尼* | 0.7 |
| 灵敏度* | 78.7V/m/s (2.00 V/in/s) |
| * 无特殊说明时，所有参数在+25℃垂直条件下测试。 | |
| 外接检波器/水听器选项 | |
| 水平检波器（横波勘探） | |
| 自然频率* | 10Hz |
| 假频* | >260Hz |
| 失真* | <0.1% @12Hz,0° ~ 3°倾角 |
| 阻尼* | 0.7 |
| 灵敏度* | 78.7V/m/s (2.00 V/in/s) |
| * 无特殊说明时，所有参数在+25℃垂直条件下测试。 | |
| TB时间记录仪（TBR） | |
| 总体指标 | |
| 尺寸（长x宽x高） | 135.5mm (长) × 114mm(宽) × 53mm(高) |
| 重量 | 0.67kg（不含信号线） |
| 接口 | 1*Type C 接口， 1*信号输入接口 |
| 状态指示 | 1*GPS LED;1*蓝牙 LED;1*充电 LED;1*蜂鸣器 |
| 开关 | 1*电源开关；1*信号转换开关 |
| 时间精度 | ±1 μs |
| 时间分辨率 | 1ns |
| 天线类型 | 内置GPS天线 |
| 工作温度 | -40℃ ~+70℃ |
| 工作湿度 | 20%~90% RH，无冷凝 |
| 防护等级 | IP68 |
| 外接工作电源 | 5V，2A |
| 充电电压 | 5V，2A(根据适配器支持协议会有所不同) |
| 充电温度 | +3℃ ~+45℃ |
| 内部储存 | 8GB |
| 续航 | 内置电池可连续工作60小时 |
