SmartSolo桥梁健康监测系统中MS8001数据采集器在保证可靠性的同时,兼顾了低成本的特点:让研究者在有限预算的情况下实现大范围、多网点部署的需求。M8000观测系统应用了性能可靠的科研级传感器,在SmartSolo最新研发的数采M8000的集成下,为科学研究者更高效、更简单地采集数据。

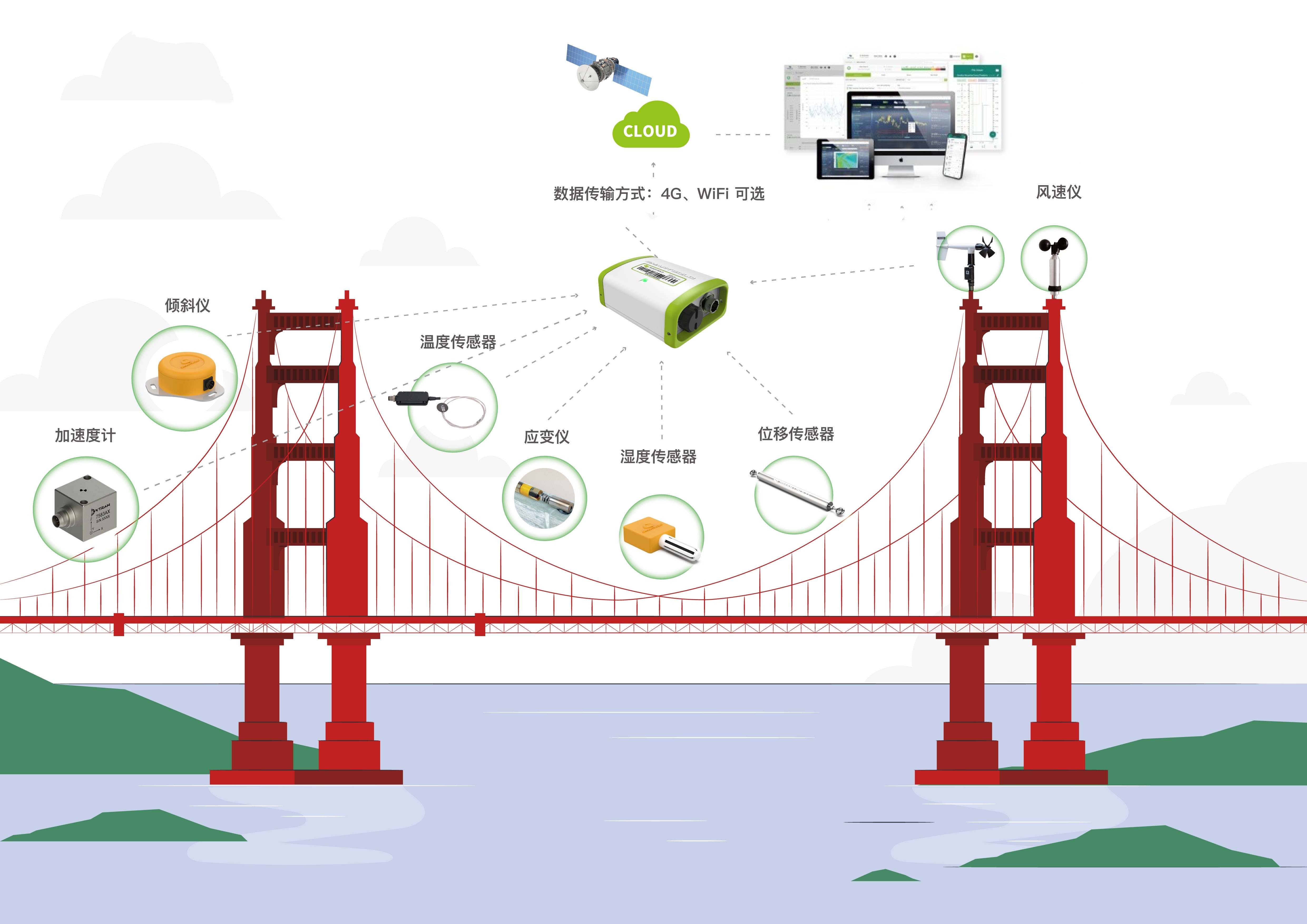

SmartSolo桥梁健康监测系统本系统包括以下组成部件:数据采集器M8000、三通道地震智能传感器IGU16-HR3C、Vaisala多参数气象站WXT536、高精度大气压传感器Setra 278、太阳能供电模块、支架。本系统可以实现长时间无人值守、自动、持续数据采集。
M8000观测系统是一个已经完成连接、预先编程和完整配置的整体系统。您除了可以预定M8000观测系统的所有部件外,也可以根据需要进行定制。您可以添加或更换传感器、外围测量设备或者通信设备来满足您的特定需求。具体情况请联系SmartSolo进行咨询。
M8000数据采集器 | |||
参数 | 说明 | ||
模拟通道 | 3x 高分辨率高速模拟通道; | ||
3x 高分辨率低速模拟通道,可配置为6x 单向高分辨低速模拟通道 | |||
数字通道 | 3x 数字通道,支持RS232/RS485/SDl-12 | ||
输入范围 | 高速模拟通道:士2.5 Vpk@0.25 ms ; | ||
低速模拟通道:士5.0 Vpk; | |||
单向低速模拟通道:0~5 v | |||
ADC分辨率 | 24位Σ-Δ高分辨率ADC | ||
采样率 | 3x 高分辨率高速模拟通道: | ||
0.25,0.5,1,2,4,8,10,20 ms | |||
3x 高分辨率低速模拟通道: | |||
10,20,40,50,80,100,200,500,1000 ms | |||
等效输入噪声 | 0.18 μV@2 ms 18 dB | ||
滤波 | 线性相位或最小相位FIR | ||
前放增益 | 0 dB 到36 dB,6 dB 递进 | ||
输入范围 | 40Vpp | ||
瞬时动态范围 | 128 dB@2ms,0 dB | ||
系统动态范围 | 145 dB | ||
时间精度 | ±10 μs,GPS驯服 | ||
串扰 | 典型值< -110 dB | ||
总谐波失真 | ≤0.0002% @0 dB | ||
数据存储 | 内置32 G SD卡(可扩展) | ||
工作状态LED | 红闪,绿闪,蓝闪,橙闪 | ||
网络 | 以太网(10/100 Mbps) | ||
4G蜂窝数据 | |||
WiFi | |||
工作温度 | -40~+60°C | ||
GNSS 模式 | 支持GPS、北斗、Glonass, 单模或双模作业 | ||
其他接口 | 1 x RS485, 用于低波特率通信的无线网络:Lora/北斗VSAT/数字电台; | ||
1x USB2.0, 用于数据下载和脚本配置; | |||
1x 外接GPS; | |||
内置低功耗蓝牙(BLE) | |||
外部时序输入 | 1 PPS+RS422 | ||
电源 | 12 VDC (7-32 VDC) | ||
在无数据传输时功耗约为150 mW | |||
大小 | 密封塑胶外壳, IP68 | ||
长宽高:200x150x90mm ; 900g | |||
IGU16-HR3C三通道地震传感器 | |||
自然频率 | 5 Hz | ||
假频 | > 170 Hz | ||
灵敏度 | 76.7 V/m/s (1.95 V/in/s) | ||
阻尼 | 0.7 | ||
失真 | <0.1% @ 12 Hz,0° ~ 10°垂直倾角, | ||
0° ~ 3°水平倾角 | |||
最大输入信号 | ±2.5V峰值@增益0dB | ||
瞬时动态范围 | 125dB@增益0dB | ||
总谐波失真 | <0.0002%@增益0dB | ||
物理尺寸 | 103mm× 95mm× 187mm (不带尾椎) | ||
内存 | 64 GB | ||
重量 | 2.4kg (包含电池和尾椎) | ||
工作温度 | -40º C ~ +80º C | ||
Setra 278 气压计 | |||
供电电压 | 9.5-28v | ||
输出电压 | 0-2.5v/0-5v | ||
功耗 | 正常工作3mA,睡眠模式1uA | ||
测量范围 | 600-1100hpa | ||
精度 | ±0.5hpa(20℃) | ||
±1hpa(0-40℃) | |||
±1.5hpa(20-50℃) | |||
±2.0hpa(-40-60℃) | |||
分辨率 | 0.01hpa | ||
橡胶软管 | 1/8英寸 | ||
长期稳定性 | 0.1hpa/年 | ||
尺寸 | 91*61mm | ||
重量 | 135g | ||
气压计稳压端口 | |||
动压误差 | 0.5 hPa 最大 @ 20 m/s | ||
尺寸 | 11.5 cm H x 13 cm Dia | ||
安装 | 安装在直径25-50 mm管道上带U形螺栓的偏移支架 | ||
重量 | 0.2 kg | ||
WXT 536 气象站 | |||
监测参数 | 风速/风向,温度/湿度,大气压 | ||
工作电压 | 6-24v | ||
功耗 | 3.5mA(12VDC) | ||
输出电压 | 0-2.5v/0-5v | ||
通讯接口 | RS485/RS232,SDI-12 | ||
参数 | 测量范围 | 精度 | 分辨率 |
气压 | 500-1100hpa | ±0.5hpa(0-30℃) | 0.1hpa |
±1hpa(-52-60℃) | |||
温度 | -50-60度 | ±0.3℃ | 0.1℃ |
湿度 | 0-100 | ±3%(0-90%) | 0.001 |
±5%(90%-100%) | |||
风速 | 0-60m/s | ±3%(10m/s) | 0.1m/s |
风向 | 0-360° | ±3°(10m/s) | 1° |
支架 | |||
参数 | 说明 | ||
尺寸 | 高2.5m,主杆直径48mm | ||
材料 | 不锈钢 | ||
固定方式 | 水泥桩/膨胀螺丝固定 | ||
抗风等级 | 12级 | ||
标识牌 | 可活动/夜光标识 | ||
接地 | 铜棒 | ||
避雷针 | 采用直径为19mm镀锌圆钢 | ||
配件 | 参数 | 说明 | |
太阳能板 | 尺寸 | 30*60 cm | |
输出电压 | 12V DC | ||
输出功率 | 20 w | ||
安装方式 | 正南倾角30° | ||
附件 | 连接电缆 | ||
锂电池 | 尺寸 | 12*18*5 cm | |
输出电压 | 12 V | ||
电池容量 | 90 A•h | ||
充/放电温度 | -30-45 ℃ |
