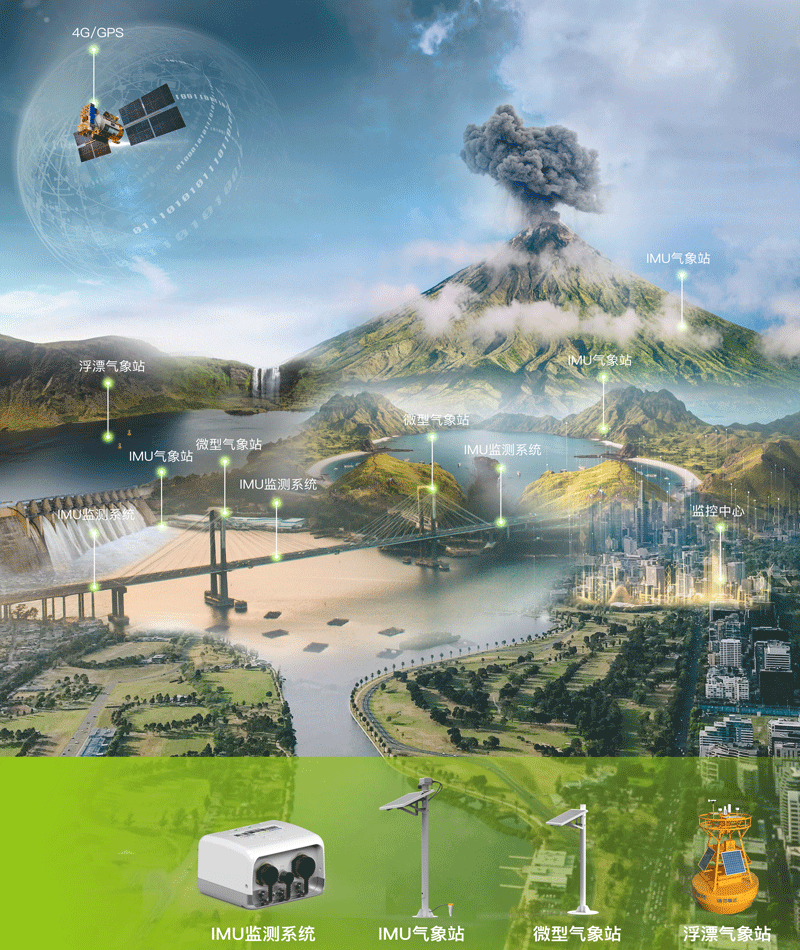

SmartSolo IMU-3C无线监测系统是一套灵敏度高、稳定性好，可组成大面积监测网络的震动监测预警系统，用于快速响应，例如：边坡失稳导致的滑坡、泥石流、地震等地质灾害，以及大坝、桥梁等稳定性评估等。该震动监测预警系统是IP67防水等级，连接插头为航空插头，可以部署在环境恶劣的野外。
SmartSoloIMU-3C无线监测系统由一套SmartSolo太阳能供电电源、一套SmartSolo IMU-3C 三通道智能监测单元和一个SmartSolo三分量地震检波器组成。
| 参数 | 指标 | |
| SmartSolo IMU-3C 三通道智能监测单元指标 | ||
| 通道 | 3 | |
| ADC分辨率 | 24 bits | |
| 采样率 | 0.25, 0.5, 1, 2, 4, 8, 10, 20 ms | |
| 前放增益 | 0dB 到 36 dB，6 dB递进 | |
| 抗混叠滤波器 | 206.5 Hz @ 2ms (82.6% 奈奎斯特频率)-线性相位 | |
| 直流阻断滤波器 | DC Removed | |
| GNSS模式 | 支持GPS、北斗、Glonass，单模或双模作业 | |
| 工作温度 | -40℃ ~ +70℃ | |
| 防水性能 | IP68 | |
| 物理尺寸 | 136mm*120.7mm*88mm | |
| 重量 | 1.3 kg | |
| 内存 | 64 GB（可扩展） | |
| 续航时间@25℃ | 60 h 4G实时传输工作模式@2ms | |
| 续航时间@25℃ | 25天离线工作模式@2 ms； | |
| 数据传输方式 | 4G版本（4G、USB) | |
| 以太网版本（以太网、USB) | ||
| 外接电源 | 7～15V DC(单电源供电） | |
| 充电温度 | ﹢3˚C ~﹢45˚C | |
| 充电时长 | ≤7 h | |
| SIM卡 | 国内支持移动、联通、电信三大运营商，国外分区域支持 | |
| SmartSolo三分量地震检波器 | ||
| 参数 | 指标 | |
| 自然频率 | 2Hz ±15% | 5Hz ±7.5% |
| 失真 | ≤ 0.30% 0.7 in/s 峰峰速度下测量 | < 0.15%@12 Hz 0.7 in/s 峰峰速度下测量，0° ~ 10°垂直倾角，0° ~ 3°水平倾角 |
| 线圈电阻 | 6000 ohm ± 10% | 1850 ohm ± 5% |
| 阻尼 | 0.70 ± 15% | 0.6 ± 7.5% |
| 灵敏度 | 260 V/m/s （6.6V/in/s）±10% | 80 V/m/s （2.03 V/in/s)）± 5% |
| 备注 | 无特殊说明时，所有参数在+20℃环境下水平位置时进行测试 | 无特殊说明时，所有参数在+22℃环境下水平位置时进行测试 |
| 惯性体质量 | 60 g (2.12 oz) | 22.7 g (0.801 oz) |
| 最大线圈位移p-p | 3 mm (0.12 in) | 3 mm (0.118 in) |
| 直径 | 38.5 mm (1.52 in) | 30.5 mm (1.2 in) |
| 高度 | 47 mm (1.85 in) | 40.7 mm (1.6 in) |
| 重量 | 260 g (9.17 oz) | 138 g (4.87 oz) |
| 电源供应（总体指标） | ||
| 光伏板峰值功率 | 100W | |
| 输出电压 | 12VDC | |
| 电池类型 | 磷酸铁锂低温电池 | |
| 电池容量 | 32Ah | |
| 备电时长 | ＞7天@1.6W负载功率 | |
| 工作温度 | 充电：-25~65℃ | |
| 放电：-30~65℃ | ||
| 相对湿度 | 0~95% | |
| 海拔 | 2000m（＞2000m需降额） | |
| 总重量 | 34.5kg | |
| 100W单晶太阳能光伏板 | ||
| 峰值功率 | 100W | |
| 开路电压 | 22.5V | |
| 短路电流 | 5.85A | |
| 工作电压 | 18.2V | |
| 工作电流 | 5.49A | |
| 存储温度 | -40~85℃ | |
| 高转化率、良好弱光运行体验、耐久性能优异 | ||
| 32Ah磷酸铁锂低温电池 | ||
| 标称容量 | 32Ah | |
| 标称电压 | 12.8V | |
| 额定电流 | ≤10A | |
| 存储温度 | -20~60℃(＜6个月) 10~25℃（＞6个月&＜24个月）@50%~70%电量 | |
| 充足容量、循环寿命长、宽工作温度范围 | ||
| 全球定位系统 | ||
| 准确性 | <2m 90%（自主） | |
